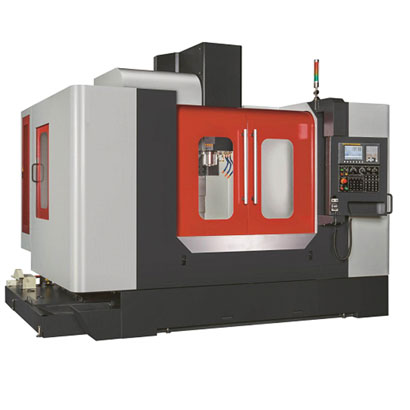

BVY55-110Y立式加工中心

BV55Y係列產品采用專業化廠家提供的數控係統，三軸采用硬軌，各直線運動軸、主軸及追加旋轉軸均（jun1）采用伺服電機驅動，三軸或四軸聯動，可進行銑削、鏜孔、鑽鉸孔、剛性攻絲等多種工序的加工。

技術參數：

規格

BV55-85Y

BV55-110Y

工作台尺寸(寬×長)mm

550×1000

550×1200

X軸行程mm

850

1100

Y軸行程mm

550

550

Z軸行程mm

570

570

工作台承重kg

800

800

T型槽

4×18H8

4×18H8

主軸錐孔

ISO NO.40

ISO NO.40

快速移動速度（X/Y/Z）m/min

24/24/15

24/24/15

切削進給速度m/min

15

15

主軸電機功率KW

11～15

11～15

主軸扭矩NM

70

70

X/Y/Z伺服電機功率KW

3/4/4

3/4/4

X/Y/Z軸定位精度  ISO10791-4：1998標準（全程）mm

0.016/0.016/0.012

0.016/0.016/0.012

X/Y/Z軸重複定位精度  ISO10791-4：1998標準（全程）mm

0.01/0.01/0.008

0.01/0.01/0.008

機床外形尺寸（長×寬）

3940×3100mm

4140×3100mm

氣源壓力Mpa

0.4～0.8

0.4～0.8



BV55Y係列產品采用專業化廠家提供的數控係統，三軸采用硬軌，各直線運動軸、主軸及追加旋轉軸均采用伺服電機驅動，三軸或四軸聯動，可進行銑削、鏜孔、鑽鉸孔、剛性攻絲等多種工序的加工。

結構特點：

整體結構為床身式，立柱固定不動， X、Y進給機構采用十字滑台機構。

采用高性能主軸組，主軸軸承前四後二，保證機床加工性能。

三軸采用硬軌，兼顧高速和高剛性。


主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
