技 術 參 數 | 床身上 大旋徑 | 460mm | |
橫溜板 大旋徑 | 140mm | ||
筒夾夾頭 | CL-42A5 | ||
彈性筒夾 | 173E | ||
X軸行程 | 350mm | ||
Z軸行程 | 330mm | ||
導軌形式 | 線軌 | ||
主軸轉速 | 4000rpm | ||
主軸鼻端 | A2-5 | ||
允許通過棒料 | 40mm | ||
快速位移 | X:20 Z:20 m/min | ||
主軸電機功率 | 5.5KW | ||
裝刀基麵距主軸中心 | 20 mm | ||
刀杆截麵尺寸 | 20×20 mm | ||
刀具數量 | 排刀4把 | ||
X/Z 小設定單位 | 0.001 mm | ||
X/Z定位精度 | 0.01 mm | ||
X/Z重複定位精度 | 0.005 mm | ||
重量 | 2.2 T | ||
標 準 配 置 | 1 | 滾珠絲杠（國產） | |
2 | 線性導軌（台灣上銀） | ||
3 | 潤滑係統（國產） | ||
4 | 冷卻係統（國產） | ||
5 | 絲杠軸承（國產） | ||
6 | 主軸單元（國產） | ||
7 | 筒夾（國產） | ||
8 | 中空回轉油缸（國產） | ||
9 | 液壓站係統（國產） | ||
10 | 同步帶傳動 | ||
11 | 台灣數控係統(係統可選如：發那科，西門子） | ||
12 | 日本安川伺服電機 | ||
13 | 國產伺服主電機（5.5 kw） | ||

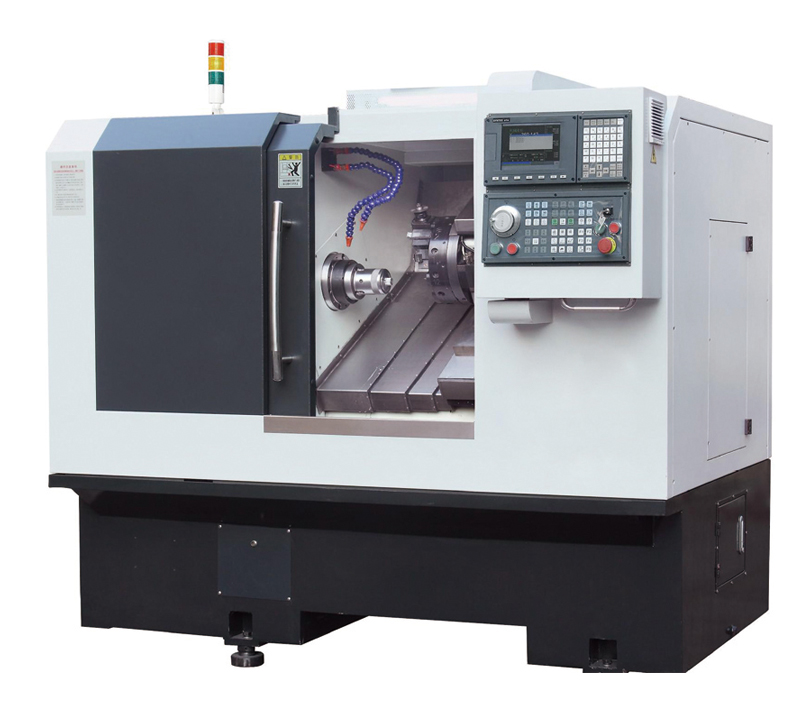

H46適合加工各種中小型軸類、盤類零件，可以切削各種螺紋、圓弧、圓錐及回轉體的內外曲麵。主軸采用精密主軸單元，噪音小，轉速高，使用壽命長，采用伺服主軸驅動，低轉速輸出扭距大，縱橫導軌用精密直線導軌副，定位精度高，穩定性好。可以同時安裝多個刀架，節省了換刀時間，彌補了旋轉時的定位及高度誤差。
