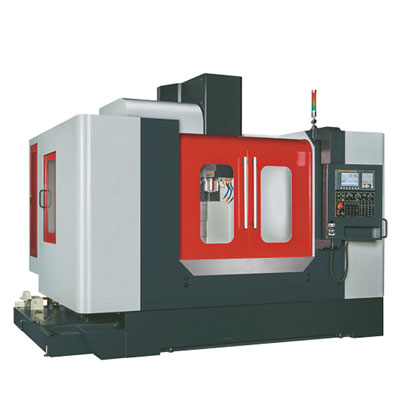

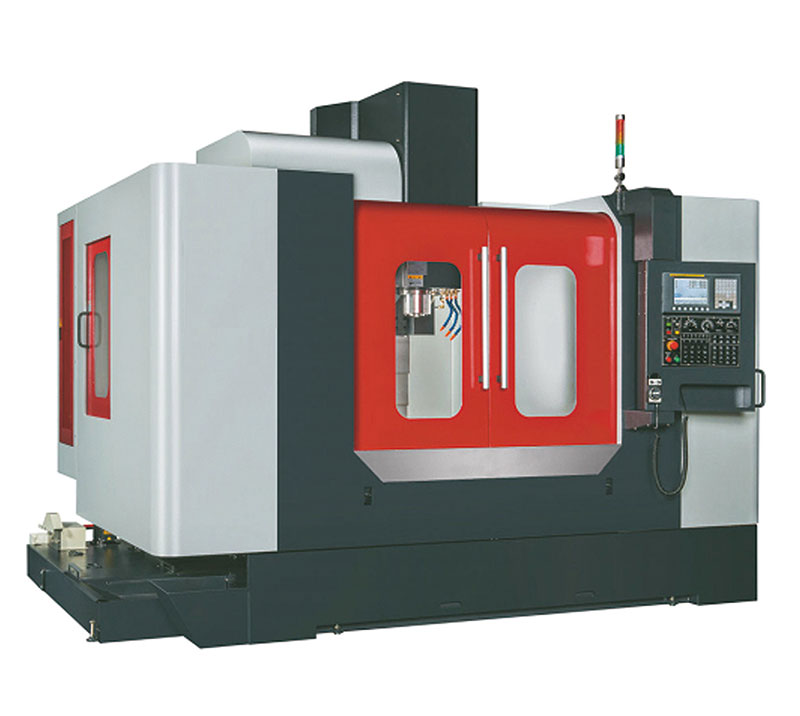

VMC750E立式加工中心

E係列產品是公司針對中小型零部件加工開發的一款經濟型立式加工中心產品，性價比高。該係列產品配置簡潔實用，結構緊湊，可滿足不同行業不同材料的中小型工件的加工要求，可進行銑削、鏜孔、鑽鉸孔、剛性攻絲等一般機械多工序的粗、精加工。

產品參數
產品優勢
服務保障

技術參數：

項目		單位	VMC750E	VMC850E
工作範圍	X軸	mm	762	850
	Y軸	mm	510
	Z軸	mm	560
	主軸端麵至工作台麵距離	mm	150-710
	主軸中心至立柱導軌安裝麵距離	mm	603.4
工作台	工作台尺寸	mm	580×1000	580×1100
	T型槽尺寸	mm	3-18×200
	工作台大承載能力	kg	450
進給	快速移動速度（X/Y/Z）	mm/min	24000
	切削進給速度（X/Y/Z）	mm/min	3-15000
主軸	主軸轉速	rpm	60-8000
	主軸錐孔		7:24 No.40
	主軸軸徑	mm	φ70
	主軸扭矩	Nm	35.8
	主軸功率	Kw	7.5/11
刀庫	刀庫形式		機械手
	刀庫容量	pcs	24
	換刀時間	sec.	1.8
	大刀具直徑	mm	φ78
	相鄰無刀大刀具直徑	mm	φ150
	大刀具長度	mm	300
	大單刀重量	kg	7
	刀庫承載能力	kg	84
動力源	滿載電流	A	80
	壓縮空氣工作壓力	mpa	0.6
	電源要求		380（1±10%）V 50HZ
機床尺寸	機床外形尺寸	mm	2882×2347	3282×2347
	機床占地尺寸	mm	4064×3280	4464×3280
	機床高度	mm	2878
	機床淨重	kg	5500	6000
控製係統			FANUC

E係列產品是公司針對中小型零部件加工開發的一款經濟型立式加工中心產品，性價比高。該係列產品配置簡潔實用，結構緊湊，可滿足不同行業不同材料的中小型工件的加工要求，可進行銑削、鏜孔、鑽鉸孔、剛性攻絲等一般機械多工序的粗、精加工。
結構特點：
數控係統

FANUC 0i Mate -MD係統具有高可靠的硬件、高效率的加工、高精度加工、高速加工、強有力的通信功能及豐的

控製功能，加工程序可圖形模擬，刀具軌跡可實時顯示，用戶界麵圖形化，便於用戶熟練操作和編程。

結構設計

X軸采用導軌運行，滑塊不動的倒置式結構，增大了Z軸空間，減輕了Y軸移動部件重量。

Y軸導軌跨距寬

大限度地加大了Y軸導軌跨距，消除了X軸運動過程中造成的重力傾覆現象，保證了機床運行穩定性

及綜合剛度。

機械手自動換刀機構（ATC）

機械手自動換刀機構，可作任意式選刀，換刀快速，動作平穩，換刀時間為1.8秒；刀庫容量為24把刀，充分滿足

模具與一般零件加工的需要。

三軸進給係統

各直線運動軸采用高品質滾動直線導軌，滾珠絲杆及伺服電機驅動，保證三軸進給靈活，定位準確，提高機床的

精度及其穩定性。

主軸

台灣主軸具有國家專利技術，主軸中心配置吹氣裝置，防止切削液及雜質汙染軸承，以確保主軸壽命及精

度；主軸采用高品質軸承，其組件經嚴格動平衡消除了旋轉振動，質量穩定，維護方便，零件更換成本低。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
