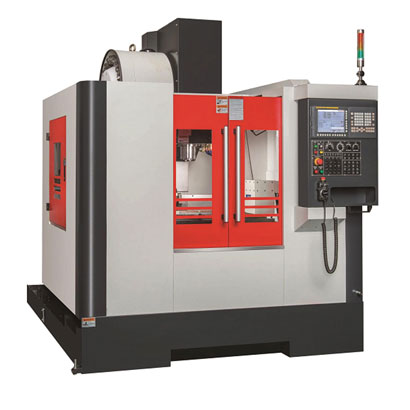

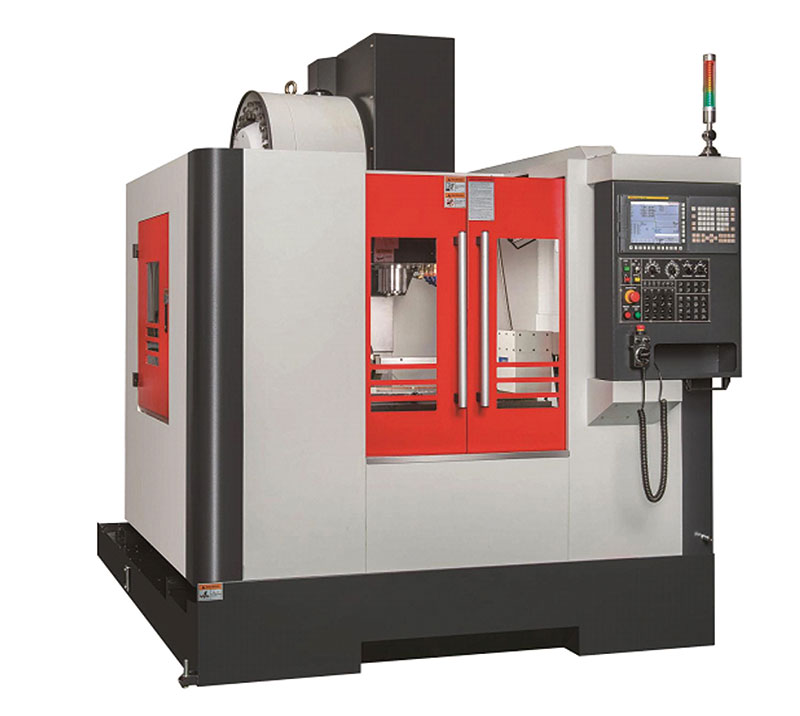

BV-75立式加工中心

BV係列產品是公司匯集多年製造經驗，貼合用戶要求，不斷提升和完善的一款立式加工中心產品。此係列產品加工範圍大，應用領域廣，其模塊化設計帶來配置的多樣化，滿足客戶對機床精度、剛性、可靠性的加工要求。

產品參數
產品優勢
服務保障

技術參數：

項目		單位	BV75	BV85	BV100	BV120
工作範圍	X軸	mm	762	862	1050	1200
	Y軸	mm	510（帶A軸為450或490）
	Z軸	mm	560
	主軸端麵至工作台麵距離	mm	152-712
	主軸中心至立柱導軌安裝麵距離	mm	603.4
工作台	工作台尺寸	mm	610×900	610×1000	610×1300	610×1500
	T型槽尺寸	mm	5-18×100×125
	工作台大承載能力	kg	700		900
進給	快速移動速度（X/Y/Z）	mm/min	24000
	切削進給速度（X/Y/Z）	mm/min	3-15000
主軸	主軸轉速	rpm	60-7000或60-8000或60-10000
	主軸錐孔		7:24 No.40
	主軸軸徑	mm	φ70
	主軸扭矩	Nm	70
	主軸功率	Kw	11/15
刀庫	刀庫形式		機械手
	刀庫容量	pcs	24
	換刀時間	sec.	1.8
	大刀具直徑	mm	φ78
	相鄰無刀大刀具直徑	mm	φ150
	大刀具長度	mm	300
	大單刀重量	kg	7
	刀庫承載能力	kg	84
動力源	滿載電流	A	100
	壓縮空氣工作壓力	mpa	0.6
	電源要求		380（1±10%）V 50HZ
機床尺寸	機床外形尺寸	mm	2882×2347		3282×2347	3712×2347
	機床占地尺寸	mm	4064×3280		4464×3280	4894×3280
	機床高度	mm	3018
	機床淨重	kg	6000		6500	7000
控製係統			北京凱恩帝

BV係列產品是公司匯集多年製造經驗，貼合用戶要求，不斷提升和完善的一款立式加工中心產品。此係列產品加工範圍大，應用領域廣，其模塊化設計帶來配置的多樣化，滿足客戶對機床精度、剛性、可靠性的加工要求。
結構特點：

Ø 主軸

台灣主軸，主軸中心配置吹氣裝置，采用高品質軸承，其組建經嚴格動平衡消除了旋轉振動，質量穩定，維護方便，零件更換成本低。

Ø 大功率電機

標配主軸及伺服電機均采用凱恩帝係列電機。

Ø 灌膠工藝

立柱與創神結合麵上采用特種灌膠技術，安裝時可調，保證了機床立柱與床身的垂直，增加了接觸

剛度10%~15%。

Ø 高剛性床身

床身鑄件采用優質樹脂砂鑄件，機床總體重量大，淨重達6000-7000kg，保持機床的高剛性和高穩定性。

Ø Y軸導軌跨距寬

大限度地加大了Y軸導軌跨距，消除了X軸運動過程中造成的重力傾覆現象，保證了機床運行穩定性

及綜合剛度。

Ø 工作台承載大

與同規格同級別的機床相比，工作台可承載重量更高、尺寸更大的加工工作，BV75/85工作台承重為700kg，

BV100/120承重為900kg。

Ø 高品質導軌和絲杆

各直線運動軸采用進口品牌滾動直線導軌，定位精度高，傳動效率高，適應高速運動且大幅降低驅動功率，承載

能力較強。

Ø 自動換刀裝置

立柱上固定安裝圓盤式機械手自動換刀機構，換刀動作快速準確，換刀時間為1.8秒；刀庫容量為24把刀，充分滿

足模具與一般零件加工的需要。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。

15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
